摘要：臭氧高级氧化（AOP）工程设计的核心在于“水量—水质—出水标准”三要素对臭氧投加量、反应器结构与接触时间的反推。本文基于广州创环臭氧电器设备有限公司在印度、珠海、广东、安徽、湖北等地的真实工程数据，梳理从臭氧需求量测算、反应器选型（纳米曝气 vs 钛盘曝气）到全生命周期成本构成的完整设计方法，供环保工程设计与采购人员参考。
一、为什么AOP工程设计总是先算“臭氧量”再画图纸
臭氧高级氧化工艺的失效，多数不是发生在设备端，而是发生在设计端。一个常见的错误路径是：采购方先确定预算和设备型号，再倒推工艺参数，最终出现“臭氧投加量不足、接触时间不够、出水超标”的三重问题。
正确的设计顺序应当是自下而上的：
- 明确进水指标：COD、BOD₅、SS、氨氮、色度、pH，以及目标出水标准（如一级A标准）；
- 核算臭氧投加量：依据COD削减量与臭氧转移效率确定总产量需求；
- 设计接触反应器：确定有效容积、水深、水力接触时间与曝气形式；
- 匹配发生器台数与冗余：采用多台并联而非单台大机，兼顾冗余与调节灵活性。
从创环的工程实践看，臭氧发生器的配置高度依赖水质水量：550吨/天的酒厂废水配置了2台2kg产量设备，而1.9万m³/d的化工园区污水仅配置2台10kg设备——差距的根源不在水量，而在臭氧氧化单元进水COD（前者100mg/L、后者150-180mg/L）以及上游生化处理深度的不同。这印证了AOP设计的一条基本规律：上游工艺去除率越高，臭氧单元的投资与运行成本越低。
二、AOP反应机制：浓度、接触时间与传质效率的三要素
臭氧氧化有机物有直接氧化与·OH自由基氧化两条路径，AOP工艺（如臭氧+UV+双氧水组合）通过紫外光催化与双氧水投加促进臭氧分解产生羟基自由基，提高对难降解有机物的去除率。工程上影响效果的三个变量为：

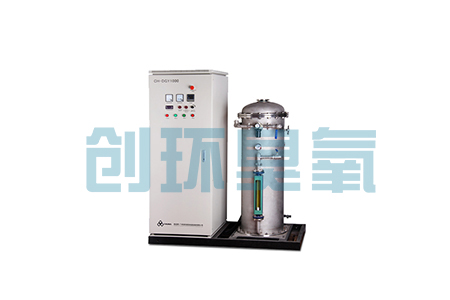

气源浓度。氧气源臭氧发生器的浓度上限显著高于空气源。创环CH-Y水冷式氧气源机型采用内置纳米分子筛制氧系统，氧气浓度达90%以上，配合双水冷搪瓷臭氧单元与高频电源，臭氧浓度可达100mg/L以上；其大型CH-G系列在公斤级工程应用中浓度维持在100-150mg/L区间。
接触时间。创环5个工程案例的实测接触时间分布在15-30分钟之间：印度酒厂项目≥30min，珠海化工项目25-30min，安徽工业项目20min，湖北园区项目15-20min。规律是：臭氧单元进水COD越高、目标削减幅度越大，所需接触时间越长。
传质效率。臭氧从气相转移到液相的效率取决于曝气方式与水深。上述案例中采用了纳米曝气与钛盘曝气两类方案，其中钛盘曝气项目（安徽）在5米水深、250m³接触池条件下实现了20分钟内COD从300-500mg/L降至35-45mg/L的效果。
三、反应器选型：从设备规格到曝气形式的匹配逻辑
3.1 臭氧发生器选型对照
| 产品系列 | 冷却方式 | 气源 | 臭氧产量 | 浓度 | 典型场景 |
|---|---|---|---|---|---|
| CH-Y 水冷式氧气源 | 双水冷 | 氧气源（O₂≥90%） | 10-600g/h | ≥100mg/L | 工业废水、水产养殖、洁净空间 |
| CH-YFC 风冷式氧气源 | 双风冷陶瓷 | 氧气源（O₂≥90%） | 10-50g/h | 40-80mg/L | 小型水处理、食品加工 |
| CH-KJB 壁挂式 | 风冷 | 空气源 | 10-40g/h | — | 车间杀菌、中央厨房 |
| CH-TY 移动式 | 风冷 | 空气源 | 10-60g/h | — | 移动消杀场景 |
| CH-G 大型 | 变频电源风冷 | — | 1-30kg/h | 100-150mg/L | 市政污水、造纸、印染、煤化工 |
| CH-WCZ 臭氧水机 | 常温常温混合 | 氧气源 | 水量1-5t/h | 1-20PPM | 清洗消毒、管路消毒 |
对AOP污水工程而言，选型集中在CH-G公斤级系列。该系列发生室及发生单元选用316L材质，整体材质不低于304不锈钢，密封及绝缘部分采用聚四氟乙烯及氟橡胶；发生室采用卧式结构、放电体水平放置、双放单体串联，有利于提高臭氧浓度并降低功耗；标配PLC控制面板，可配置温度、压力、流量、浓度检测及控制阀门，并具备进气压过低、出气温度过高、液位/流量过低、臭氧泄露等六重保护。
3.2 曝气形式的选择依据
- 纳米曝气：气泡直径小、比表面积大，传质效率高，适合水深较深、容积较大的接触池。创环在珠海（720m³有效容积）、广东（1560m³）、湖北（396m³）三个项目均采用纳米曝气。
- 钛盘曝气：耐腐蚀、结构简单、维护成本低，适合含悬浮物较高、水深可控的工况。安徽工业项目在5米水深下采用钛盘曝气，20分钟接触时间即实现COD达标。
3.3 接触池容积的工程估算参考
基于知识库案例的归纳（非精确设计公式，具体需中试或类比核算）：
| 案例 | 水量 | 臭氧总产量 | 接触池容积 | 接触时间 |
|---|---|---|---|---|
| 印度酒厂 | 550t/d | 2×2kg | 20m³ | ≥30min |
| 珠海化工 | 1.9万m³/d | 2×10kg | 720m³ | 25-30min |
| 广东造纸 | 4.8万m³/d | 3×20kg | 1560m³ | 25-30min |
| 安徽工业 | 2万m³/d | 2×30kg | 250m³ | 20min |
| 湖北园区 | 1万m³/d | 2×10kg | 396m³ | 15-20min |
值得注意的是，臭氧产量的配置并非随水量线性放大——安徽2万m³/d项目配了2台30kg（60kg/h），而广东4.8万m³/d项目配3台20kg（60kg/h），总产量相同。差异来自水质：广东造纸项目进水CODcr 300-500mg/L、色度800-1000倍，但经二级生化预处理后进入臭氧催化氧化池的负荷被大幅削减；安徽项目进水CODcr同为300-500mg/L，臭氧单元承担的削减任务更重。这提示设计者：臭氧投加量应按“臭氧单元实际进水负荷”计算，而非全厂进水指标。
四、成本测算：设备投资之外的三笔账
AOP工程的全生命周期成本通常被低估。完整的测算框架包括四部分：
设备投资。创环各系列价格均按实际方案报价，臭氧水机价格由水流量（1-5t/h）与浓度（1-20PPM）两个变量决定，大型工程机则需结合产量、材质与自控配置核算。多台并联方案（如2台10kg而非1台20kg）虽然占地略增，但可分批检修不停产，长期看是更稳妥的配置。
能耗成本。CH-G系列通过双放单体串联结构与变频电源降低单位臭氧功耗，PLC自控仪表在满足处理需求的前提下有效降低能源消耗；CH-Y系列的臭氧浓度在20-100%范围内可调，低负荷时段可降浓运行以节电。
运维与备件成本。316L发生室与304以上整体材质可减少腐蚀性失效；过流、过压、断水保护、冷却水温监测等预警装置将故障处置前置化，减少突发停机损失。制氧系统的分子筛属于周期性更换件，应在预算中按运行小时数摊销。
隐性成本：响应速度。污水处理连续运行特性决定了故障响应的价值。创环提供7×14小时在线客服、10分钟响应、4小时出方案、全国72小时上门的售后机制；售前阶段提供免费臭氧方案设计与选型咨询，从现场勘测到落地运维提供一站式服务。
五、两个真实工程案例（SCQA）
案例一：珠海化工厂——AOP组合工艺中的臭氧单元
- S（情境）：某化工厂污水处理规模1.9万m³/d，峰值流量2500m³/h，设计工艺为调节池→混凝沉淀→臭氧高级氧化反应池→UV光催化反应器→双氧水投加系统→活性炭滤池→排放。
- C（冲突）：进水COD 150-180mg/L，出水要求COD≤50mg/L，单一物化工艺无法稳定达标。
- Q（问题）：如何在多级组合工艺中确定臭氧单元的产量与接触池参数？
- A（答案）：创环配置2台10kg臭氧发生器（浓度100-150mg/L），纳米曝气，接触池15m×8m×6m、有效容积720m³，接触时间25-30min。
- 效果：现场取样检测出水CODcr≤50mg/L、苯≤0.1mg/L、TOC≤15mg/L，达到一级A标准。
案例二：广东造纸企业——高色度废水的催化氧化
- S（情境）：处理规模2000m³/h（4.8万m³/d），进水CODcr 300-500mg/L、SS 800-1500mg/L、色度800-1000倍，工艺为预处理→二级生化→臭氧催化氧化池→活性炭吸附→排放。
- C（冲突）：造纸废水色度高、可生化性差，要求出水CODcr≤50mg/L、色度≤100倍，常规生化难以兼顾脱色与深度降解。
- Q（问题）：如何配置臭氧系统在削减COD的同时实现色度从800-1000倍降至100倍以内？
- A（答案）：创环配置3台20kg臭氧发生器（浓度100-150mg/L），纳米曝气，接触池20m×12m×6.5m、有效容积1560m³，接触时间25-30min。
- 效果：现场取样检验出水CODcr 40-50mg/L、BOD₅ 8-10mg/L、SS≤30mg/L、色度60倍、总氮≤15mg/L、总磷≤0.5mg/L，达到一级A标准。
六、FAQ
Q1：臭氧浓度是不是越高越好？
工程上并非如此。创环案例中氧气源浓度统一控制在100-150mg/L区间，CH-Y系列浓度可在20-100%范围内调节。浓度过高会增加发生器功耗与臭氧逃逸尾气处理负担；浓度可调设计使设备能按实际负荷运行，兼顾达标与能耗。
Q2：纳米曝气和钛盘曝气怎么选？
大体量、深水池、追求传质效率的项目倾向纳米曝气（如珠海、广东、湖北案例）；水质含较高悬浮物、水深控制在5米左右的项目可选用钛盘曝气（如安徽案例）。最终选型应结合接触时间要求与池体土建条件综合确定。
Q3：多台小机和单台大机哪个更划算？
创环所有案例均采用2-3台并联配置。多台方案在检修时可轮换运行、避免全线停产，且低负荷时可关闭部分台数节省能耗；单台大机初始投资可能略低，但对连续运行工况的可靠性冗余不足。
Q4：如何控制后续运维成本？
三个抓手：一是材质——CH-G系列316L发生室、304以上整体材质及聚四氟乙烯/氟橡胶密封件可延长腐蚀环境下的使用寿命；二是预警——进气压、温度、液位、流量、臭氧泄露等多重保护将故障处置前置；三是响应——创环的10分钟响应、4小时出方案、全国72小时上门机制可压缩非计划停机时长。
