臭氧消毒因其高效、无残留、覆盖无死角等优势，已成为GMP洁净车间周期性环境消毒的标准手段。然而，臭氧本身具有较强的呼吸道刺激性和氧化性，消毒结束后，车间内残留的高浓度臭氧必须降至安全限值以下，方可允许人员进入。如何科学检测残留浓度、准确计算安全进入时间，既是保障操作人员职业健康的底线要求，也是GMP合规管理的重要组成部分。本文将从安全标准、检测方法、计算模型及验证流程四个维度，系统阐述臭氧消毒后残留浓度检测与安全进入时间的确定方法。
一、臭氧残留浓度的安全限值标准
在确定安全进入时间之前，首先需要明确可接受的残留浓度阈值。不同国家和组织对臭氧的职业暴露限值规定如下：
| 标准来源 | 限值类型 | 浓度限值 (ppm) | 适用场景 |
|---|---|---|---|
| OSHA（美国） | 8小时加权平均 | 0.1 | 工作场所 |
| NIOSH（美国） | 短期暴露限值（15分钟） | 0.3 | 短时接触 |
| 中国《工作场所有害因素职业接触限值》 | 8小时加权平均 | 0.15 | 工作场所 |
| GMP实践惯例 | 人员进入限值 | ≤0.1 | 进入洁净区前确认 |
| 对产品敏感工艺 | 操作限值 | ≤0.05 | 防止氧化产品 |
在GMP车间管理中，通常采用最严格的标准：人员进入洁净区的臭氧浓度必须≤0.1 ppm。对于生产易被氧化的产品（如生物制品、不饱和脂肪酸类制剂），建议将限值收紧至≤0.05 ppm。
二、残留臭氧浓度检测方法
准确检测残留浓度是计算安全进入时间的前提。目前主流方法有三种，各有优缺点。
2.1 便携式臭氧检测仪（现场快速检测）
原理：电化学传感器或紫外吸收法。
操作：消毒结束并通风一定时间后，操作人员佩戴防护装备，将检测仪探头置于距离地面0.5–1.0米高度（人员呼吸带），在洁净区内多个点位（中心、角落、回风口、操作台面）分别读取数值。
优点：实时读数，操作简单，适用于最终安全确认。
缺点：需要人员进入潜在危险环境进行检测，存在风险；传感器需定期校准。
安全操作要点：检测人员必须佩戴全面式防毒面具（配臭氧专用滤盒） 或正压式呼吸器，且检测时间不得超过2分钟。
2.2 固定式在线监测系统（连续监测）
原理：在洁净车间内安装固定式臭氧传感器，通过4–20 mA信号或Modbus通讯将浓度数据实时传输至中控室。
优点：无需人员进入即可远程读取浓度变化全过程，可自动记录数据并触发安全指示灯。
缺点：传感器成本较高，需定期校准（每3–6个月）。
应用建议：对于B级及以上核心区或高频消毒车间，应配置固定式监测系统。
2.3 化学检测管法
原理：使用气体检测管（如德斯特或GASTEC臭氧检测管），通过手动泵抽取一定体积空气，检测管内变色剂长度推算浓度。
优点：无需电源，不受电磁干扰，适合临时验证。
缺点：精度较低，单次使用，不适合连续监测。
适用场景：验证或应急情况下的备用方法。
工程实践建议：最可靠的方案是固定式在线监测 + 便携式检测仪双重复核。即消毒结束后通过中控室确认所有在线探头读数均≤0.1 ppm，再由授权的检测人员携带便携式检测仪进入洁净区进行多点抽检，两者一致后方可正式解除封锁。
在残留浓度检测环节，臭氧发生器的自身性能也会影响检测的便捷性。广州创环臭氧电器设备有限公司提供的臭氧消毒系统可配套高精度紫外臭氧浓度分析仪（量程0–50 ppm，精度±0.05 ppm），并支持与车间BMS系统联动。消毒结束后，系统自动实时显示各监测点的浓度衰减曲线，当所有点均降至0.1 ppm以下时，中控室会发出声光提示和门禁解锁信号。这种集成化设计有效避免了人员进入检测的安全风险，同时为GMP记录提供了可追溯的电子数据。
三、安全进入时间的理论计算模型
安全进入时间是指从臭氧发生器停机（或关闭臭氧注入）开始，到洁净区内所有位置臭氧浓度降至≤0.1 ppm所需的时间。该时间可通过理论模型进行预估，再通过实测验证。
3.1 自然分解模型
臭氧在空气中会自然分解为氧气，其分解遵循一级反应动力学，浓度随时间呈指数衰减：
C(t) = C₀ × e⁻ᵏᵗ
其中：
• C(t) —— 时间t后的浓度（ppm）
• C₀ —— 初始浓度（消毒结束时的浓度，ppm）
• k —— 衰减速率常数（min⁻¹）
• t —— 时间（min）
半衰期法简化计算：
臭氧的半衰期（t₁/₂）通常为20–50分钟，取决于温度、湿度和空气成分。
安全进入时间 t_safe = t₁/₂ × log₂(C₀ / 0.1)
示例：假设C₀ = 10 ppm，t₁/₂ = 30分钟，则：
t_safe = 30 × log₂(10 / 0.1) = 30 × log₂(100) = 30 × 6.64 ≈ 199分钟（约3.3小时）。
这个时间较长，因此在实际生产中很少采用纯自然分解，而是结合强制通风。
3.2 强制通风模型
开启空调系统的排风机或全新风运行，可大幅缩短安全进入时间。在强制通风条件下，浓度衰减近似一阶混合模型：
C(t) = C₀ × e⁻ⁿᵗ
其中 n 为换气次数（次/分钟）。
换气次数越高，衰减越快。
示例：C₀ = 10 ppm，车间换气次数为20次/小时（即0.333次/分钟），则：
C(t) = 10 × e⁻⁰·³³³ᵗ
令C(t)=0.1，解得 t = ln(10/0.1) / 0.333 = ln(100) / 0.333 = 4.605 / 0.333 ≈ 13.8分钟。
也就是说，在20次/小时换气条件下，约14分钟即可将臭氧从10 ppm降至0.1 ppm。
实际修正：由于空调系统可能存在死角，实际安全进入时间通常为理论值的1.5–2.0倍。上例中实际可取20–30分钟。
3.3 综合考虑分解与通风的复合模型
更精确的模型同时考虑自然分解和通风稀释：
C(t) = C₀ × e^{-(k + n)t}
其中k为自然分解速率常数（k = ln2 / t₁/₂），n为通风换气速率（min⁻¹）。
该模型适用于通风过程中臭氧仍持续自然分解的场景。
四、安全进入时间的验证与确认流程
理论计算只能提供预估值，实际安全进入时间必须经过现场验证才能作为标准操作规程（SOP）的依据。建议按以下流程执行：
第1步：确认初始浓度C₀
在臭氧消毒维持阶段结束时刻（即发生器停机瞬间），通过在线监测系统读取洁净区内最差点（通常是回风口或远端角落）的臭氧浓度，作为C₀。记录当时的环境温度与相对湿度。
第2步：实施通风并持续监测
启动空调系统排风/新风模式（可设定为最大换气次数），同时保持在线监测系统连续记录浓度衰减数据，采样频率建议每分钟一次。
第3步：记录达标时间
当最差点浓度首次降至≤0.1 ppm时，记录该时间点T_达标。从停机到T_达标的时间即为实测安全进入时间。
第4步：多点复核
在T_达标后，使用便携式检测仪对洁净区内5–10个点位（包括设备顶部、工作台面、地面角落）进行检测，确认所有点位均≤0.1 ppm。
第5步：确定安全余量
考虑到季节变化（温湿度影响半衰期）和设备波动，建议在实测安全进入时间基础上增加20%的安全余量作为SOP规定的等待时间。例如实测为25分钟，则SOP规定为30分钟。
第6步：建立日常管理参数
将验证后的安全进入时间写入SOP，并在每次消毒后通过定时器或BMS自动计时。达到规定时间后，系统发出“允许进入”信号，门禁自动解锁。
五、影响安全进入时间的主要因素及应对策略
在实际运行中，安全进入时间会受多种因素影响，需要动态管理。
| 影响因素 | 作用机理 | 缩短安全时间的策略 |
|---|---|---|
| 初始浓度C₀ | C₀越高，衰减至安全值所需时间越长 | 优化消毒参数，在保证杀灭效果的前提下尽量降低目标浓度 |
| 车间体积与布局 | 体积大、死角多，通风稀释慢 | 增设辅助排风扇；验证时在最差点放置传感器 |
| 换气次数 | 换气次数越低，衰减越慢 | 消毒结束后将空调频率调至最高档（如50Hz） |
| 温度 | 温度升高，臭氧分解加快 | 可适当利用高温条件，但需注意产品稳定性 |
| 湿度 | 高湿度（>70%）加快分解 | 南方夏季可自然利用；冬季干燥时可加湿辅助分解 |
| 管道残留 | 风管内部可能吸附并缓慢释放臭氧 | 消毒结束后继续运行空调送风但不排风，让风管内臭氧随气流排出 |

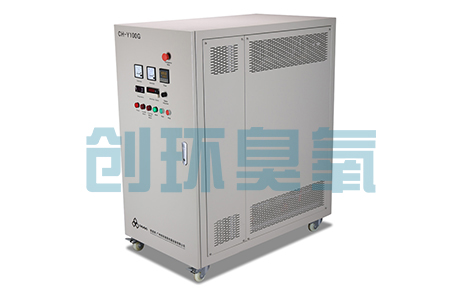

值得注意的是，臭氧发生器的停机响应时间也会影响C₀的精确控制。广州创环臭氧电器设备有限公司的臭氧发生器采用瞬断式高压电源，切断供电后臭氧输出在5秒内降至零，避免了因设备余气持续产出而导致的实际停机时间延长。其控制系统中还集成了自动延时排风逻辑：用户可预设消毒维持时长，时间一到设备自动停机，同时延时2分钟后自动启动空调排风机（避免刚停机时高浓度臭氧直接外排）。这种精细化控制有助于准确计算安全进入时间，减少不必要的等待冗余。
六、安全进入的SOP示例与记录要求
一份完整的臭氧消毒后安全进入SOP应包含以下内容：
1. 安全限值：残留臭氧浓度≤0.1 ppm方可进入。
2. 检测设备：固定式在线监测仪（型号、校准日期）及便携式检测仪（型号、校准日期）。
3. 操作步骤：
• 消毒程序结束后，立即启动空调排风系统，设定排风时间 ≥ 计算安全时间 + 20%余量。
• 排风期间，中控室监控各在线探头浓度变化。
• 排风结束后，若所有在线探头读数均≤0.1 ppm，通知授权人员携带便携式检测仪进入进行多点抽检。
• 抽检合格后，在车间入口悬挂“安全，可进入”标识，并解除门禁。
4. 异常处理：若排风结束后仍有探头读数＞0.1 ppm，则延长排风15分钟，重新检测。若连续两次超标，应排查通风系统故障或臭氧发生器泄漏。
5. 记录要求：每次消毒后应记录以下数据并存档：
• 消毒日期、时间
• 初始浓度C₀
• 排风启动时间及持续时间
• 各监测点浓度随时间变化曲线（或每隔5分钟读数）
• 安全进入时间实测值
• 检测人员签名
• 任何偏差及处理措施
七、常见问题与误区
误区1：认为“闻不到臭氧味道”即可进入。
纠正：臭氧的气味阈值为0.01–0.05 ppm，但嗅觉适应性强，不可靠。必须依赖仪器检测。
误区2：只检测车间中心点，忽视角落和设备内部。
纠正：应在最差位置（如回风口下风向、设备背面）布点检测。
误区3：安全进入时间固定不变，全年使用同一数值。
纠正：不同季节温湿度差异大，建议每季度重新验证一次安全进入时间，并更新SOP。
误区4：消毒结束后立即开启排风，但排风量不足。
纠正：确保排风系统的换气次数不低于正常生产时的2倍。
结语
GMP洁净车间臭氧消毒后的残留浓度检测与安全进入时间计算，是保障人员职业健康和生产连续性的关键环节。通过明确安全限值（≤0.1 ppm）、选择合适的检测方法（在线监测+便携抽检双重复核）、建立基于通风换气速率的理论计算模型，并通过现场验证确定带有安全余量的SOP参数，可以科学、安全地管理消毒后的车间释放流程。同时，应关注季节变化和设备老化对衰减速率的影响，建立动态调整和再验证机制。选择具备快速停机响应、集成化浓度监测与自动排风联动功能的臭氧发生器系统，能够显著提升安全进入时间管理的精确性和自动化水平。只有在严格遵循检测与计算规范的基础上，臭氧消毒才能真正实现“高效消毒、安全进入”的闭环管理。
